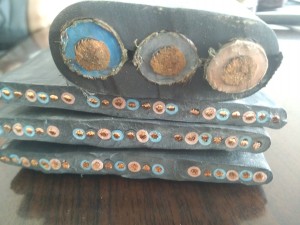

天康乙丙橡膠扁平電纜產品詳細資料，安徽天康集團是行業十強企業，有豐富的扁平軟電纜生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

使用特性
1、額定工作電壓U0/U為0.6/1KV；
2、電纜導體長期允許的最高工作溫度為90℃、180℃；
3、電纜短路時(最長時間不超過5S)最高工作溫度250℃；
4、電纜彎曲半徑最小不低于電纜實際外徑的6倍。
基本型號及名稱

型  號

名       稱

電壓等級

標稱截面(mm2)

(KV)

動力線芯

控制線芯

YEFRBG

銅芯混合橡膠絕緣和防腐護套鋼包車用抗拽軟電纜

0.6/1

4--120

2.5--10

YGFRBG

銅芯耐高溫混合橡膠絕緣和防腐護套鋼包車用抗拽軟電纜

0.6/1

4--120

2.5--10

YVFRGNHP32

鋼芯銅導體軟芯結構丁腈絕緣纏繞耐火層編織不銹鋼絲鎧裝鋼包車用組合電纜

0.6/1

4--120

2.5--10

YGCFNHP32

鋼芯銅導體軟芯結構丁腈絕緣纏繞耐火層編織不銹鋼絲鎧裝鋼包車用組合扁電纜

0.6/1

4--120

2.5--10

YGCBNHP32

鋼芯銅導體軟芯結構硅橡膠絕緣纏繞耐火層編織不銹鋼絲鎧裝屏蔽組合扁電纜

0.6/1

4--120

2.5--10

主要技術指標

性  能  項  目

標  準  要  求

單  位

指  標

導體直流電阻

符合GB/T3956標準規定

Ω/KM

符合

功頻耐壓試驗(交流50HZ)







動力線芯

3.5/5

KV/min

不擊穿

控制線芯

1.5/5

KV/min

不擊穿

0℃時絕緣電阻常數







混合橡膠≥

3670

MΩ×KM

大于

高溫橡膠≥

1500

MΩ×KM

大于

阻燃特性

符合GB/T18380-2001要求



通過

彎曲性能試驗

50000

次

線芯不斷裂、絕緣不開裂

抗拉強度

12

KN

大于


基本電纜規格及結構參數

芯數×導體標稱截面(mm2)

標稱厚度mm

參考載流量A

GB-YEFGBJR    GB-YGFGBJR

動力線芯

控制線芯

動力線芯絕緣

護套

電纜外徑mm

近似重量KG/KM

3×10

3×2.5

2.0

2.2

87

26.5—29.8

1988

3×16

3×2.5

2.2

2.2

120

31.6—34.7

2123

2×25

3×4

2.4

2.4

155

38.2—41.5

2845

3×35

3×4

2.8

2.4

185

42.1—46.8

3227

3×50

3×4

2.8

2.6

220

46.4—52.0

4171

3×70

3×6

3.0

2.8

270

52.7—59.0

5619

3×95

3×6

3.0

3.0

320

57.8—64.6

7634



型號

規格mm2

電纜外徑mm

彎曲半徑mm

參考重量kg/m

YVFRGNHP32

3×10+10×2.5

36.0

540

1.781

YVFRGNHP32

3×16+10×2.5

42.0

630

2.178

YVFRGNHP32

3×25+14×2.5

46.0

690

3.215

YVFRGNHP32

3×35+10×2.5

46.8

702

3.223

YVFRGNHP32

3×35+1×10+3×2.5+2×1.5

46.0

690

3.216

YVFRGNHP32

3×50+14×2.5

53.0

795

3.197

YVFRGNHP32

3×70+13×4

59.0

885

4.642

YVFRGNHP32

3×95+16×2.5

57.0

855

5.036

YVFRGNHP32

3×120+1×70+10×2.5+4×4

65.0

975

7.129

YVFRGNHP32

3×150+1×70+10×2.5+4×4

70.0

1050

9.087

YGCFNHP32

3×10+3×4

29.0

435

1.347

YGCFNHP32

3×16+3×4

30.0

450

1.694

YGCFNHP32

3×25+5×4

38.0

570

2.482

YGCFNHP32

3×35+14×2.5

50.0

750

2.876

YGCFNHP32

3×50+14×2.5

53.0

795

3.33

YGCFNHP32

3×70+13×4

59.0

885

4.642

YGCFNHP32

3×95+16×2.5

57.0

855

5.036

YGCFNHP32

3×120+1×70+10×2.5+4×4

65.0

975

7.272

YGCFNHP32

3×150+1×70+10×4+4×7

71.0

1065

9.176

以上天康乙丙橡膠扁平電纜產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括乙丙橡膠扁平電纜在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
