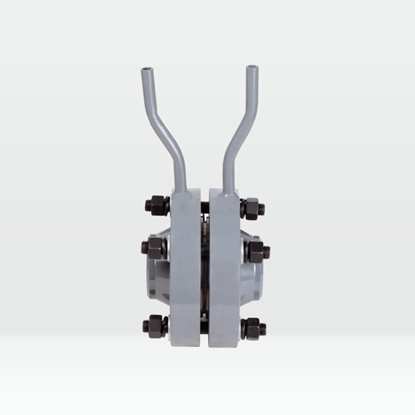

• 商品描述平衡流量計是一種革命性的差壓式流量儀表，其工作原理與其它差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出的差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

  1.取壓法蘭；
  2.平衡節流件；
  3.金屬纏繞墊片；
  4.高低壓取壓管；
  5.標牌
  6.彈墊；
  7.螺母；
  8.平墊；
  9.螺栓

  1.本體焊接鍛件；
  2.平衡節流件；
  3.高低壓取壓管



  1.法蘭；
  2.測量導管；
  3.平衡節流件；
  4.高低壓取壓管

  ●線性度高、重復性好
  平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比標準孔板提升了5～10倍，重復性提高了54％，為0.15％。
  ●直管段要求低
  平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大所短了對直管段的要求其前后直管段一般為前3D后1D，最小可以小于0.5D。
  ●減少****壓力損失
  多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，****壓力損失是孔板的1/3~1/4，從而節省了相當大的運行能量成本。
  ●耐臟污不易堵
  多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
  ●可直接替換孔板
  其與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改，很適合全廠能源計量改造中將孔板改為平衡流量計。
  ●量程比寬
  平衡流量計正常情況下量程比為10:1，選擇合適的參數可以做到更寬；β值可選0.25～0.90。它的性能使其流速可以從最小到音速；其最小雷諾數可低于200，****雷諾數大于107；
  ●長期穩定性好
  由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。
  ●可測高溫高壓介質
  與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
  ●可測復雜工況介質
  由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相，各種混合氣體（如瓦斯、沼氣、煤氣等等）、各種低溫氣體（如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等）、氣液兩相介質（如濕氣）、漿料、多相水流、震動水流、電磁干擾介質和雙向流（因為平衡流量計左右完全對稱）。
  ●一體化結構易于使用、檢驗和排除故障。

  ●管徑范圍: DN15~DN1000（大口徑也可以做到）
  ●精度: ±0.3%、±0.5%、±1%;
  ●直管段要求: 0.5D~2D;
  ●****壓損: 孔板的1/3~1/4;
  ●量程比: 10:1，合適的工況數據可以做到更寬;
  ●重復性: 0.1%;
  ●雷諾數范圍: Re 200~107;
  ●β范圍: 0.25~0.9;
  ●溫度范圍: 金屬管道能承受的溫度，最高可達850℃;
  ●壓力范圍: 金屬管道能承受的壓力，最高可達42MPa;
  ●耐臟污: 特殊的設計和計算;
  ●測量雙向流：平衡流量計左右完全對稱。

  ●管道式平衡流量傳感器、夾持式平衡流量傳感器 具體的尺寸是根據客戶要求的壓力等級、指定的法蘭標準和現場管道尺寸而定的。

  ●焊接式平衡流量傳感器

  口徑L￠BDN15-DN40160mm根據客戶提供的管道尺寸、耐壓等級要求制定。DN50-DN150200mmDN200-DN250220mmDN300-DN350240mmDN400-DN450260mmDN500300mm型號說明HLGD-PH平衡流量計 代號按照結構形式分類（必選項） PP管道式 FW焊接式 HF夾持式 代號公稱壓力（MPa）（必選項） 2.02 .0 5.05.0 1111 2626 4242 代號口徑（必選項） 15-1000DN15-DN1000 代號介質（必選項） 1液體 2氣體 3蒸汽 代號補償形式（可選項） N不帶溫度、壓力補償 P帶壓力補償輸出 T帶溫度補償輸出 代號變送器差壓量程范圍（可選項） 0微差壓量程 1低差壓量程 2中差壓量程 3高差壓量程 代號是否帶現場顯示（可選項） W節流裝置傳感器 L智能節流裝置（流量計）

  1.管道：管徑、壁厚、管道材質
  2.測量介質
  3.介質溫度(℃)
  4.介質工作壓力（MPa）：****壓力、正常壓力、最小壓力
  5.介質工作流量：****流量、正常流量、最小流量
  6.流量單位（Nm3/h、m3/h、kg/h）
  7.介質粘度(mPa.s)
  8.介質密度(kg/m3)
  9.函數孔算法：四孔均布、1孔+6孔等同均布、1大孔+6孔均布、1孔+8孔均布、1孔+10孔均布、1孔+12孔均布

  1．安裝前應核對平衡流量計的編號、位號、規格是否與管道情況、流量范圍等參數相符。
  2．新設管路系統，必須先經沖洗、掃線后再安裝孔板，以防管內雜物堵塞或損傷孔板。
  3．平衡節流件的中心應當與管道中心同軸，同軸度誤差不得超過±［0.015*（1/β）-0.015］。并且節流端平面應當與管道的垂直，誤差不得超過±1°。
  4. 平衡流量計安裝時，墊片夾緊后不得突入管道內壁。
  5. 平衡流量計安裝處必須嚴密，不允許有泄漏現象。安裝后，進行試壓。
  6. 導壓管應垂直或傾斜敷設，其傾斜度不得小于1：12。粘度較高的流體傾斜度還應增大。當差壓訊號傳送距離超過3米時，導壓管應當分段傾斜，并在各最高點和****點分別安裝
  集氣器和沉降器。
  7. 在平衡流量計前后若需安裝閥門，****選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。
  8. 引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必要時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
  9. 測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
  10. 引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。
  11. 引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，****不能有氣泡。為此應在引壓管路的****點裝排水閥或在最高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
  12. 平衡流量計在垂直管道上安裝時，取壓口位置可以在取壓裝置的平面上任意選擇。當孔板水平或傾斜安裝在主管道內時，取壓口位置如（圖4）所示。

  被測流體為液體或蒸汽時

  被測流體為氣體時

  1-節流裝置；
  2-閥門；
  3-沉降器；
  4-差壓計；
  5-集氣器

  1-節流裝置；
  2-閥門；
  3-隔離器；
  4-沉降器；
  5-差壓計；
  6-集氣器



  1-節流裝置；
  2-閥門；
  3-隔離器；
  4-集氣器；
  5-差壓計

  1-節流裝置；
  2-閥門；
  3-吹洗閥；
  4-沉降器；
  5-差壓計

  1-節流裝置；
  2-閥門；
  3-隔離器；
  4-差壓計；
  5-沉降器

  1-節流裝置；
  2-閥門；
  3-保溫層；
  4-沉降器；
  5-差壓計；
  6-集氣器

  1-節流裝置；
  2-閥門；
  3-保溫層；
  4-沉降器；
  5-差壓計；
  6-集氣器

  (1)可水平,垂直或傾斜安裝,應保證管內充滿介質;
  (2)節流裝置前,后直管段應是直的,無肉眼可見彎曲,同時應是“圓的”,內壁應潔凈,無凹坑與沉淀物;
  (3)直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定;
  (4)引壓管路安裝應符合標準規定的規范。

  故障現象產生原因解決方案無差壓信號輸出高低壓閥門未打開打開高低壓閥門平衡閥未旋緊旋緊平衡閥差壓信號輸出過小差壓量程不匹配調整變送器量程高壓引壓管泄漏查找并排除泄漏差壓信號輸出過大低壓引壓管堵塞清理引壓管差壓量程不匹配調整變送器量程

  自帶附件
  引壓管、連接法蘭、螺栓、墊片、測量導管
  可選附件
  配對法蘭及螺栓墊片、冷凝器、承插焊閘閥、三閥組、針形閥、集氣器、隔離器、沉降器。
  可選相關商品
  壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器。
