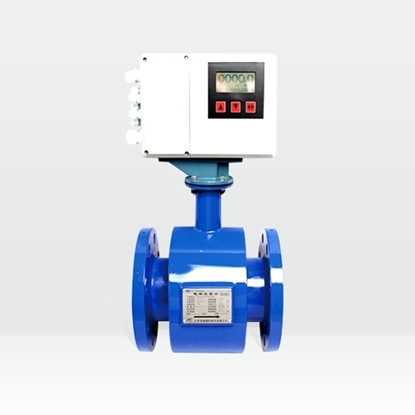

天康電磁熱量表產品詳細資料，安徽天康集團是行業十強企業，有豐富的其他儀表生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。



電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

 1.測量精度高，運用穩定可靠，性能優良。2.測量精度不受流體粘度、密度、壓力、流體分布等參數變化的影響3.測量管里無阻力部件、無壓損、不受惡劣水質的影響4.多種襯里，多種電極的選擇5.測量流量范圍寬6.大屏幕液晶背光顯示，在強光和無光情況下均可清晰讀數7.語言可顯示中文和英文8.液晶屏顯示瞬時流量、瞬時熱量、累積流量、累積熱量、進水溫度、出水溫度、溫差、流量流速9.采用溫度變化的熱焓修正法，保證在不同水溫下的****計量10.具有RS485、Modbus、HART通訊11.數據自動存儲12.220V AC、24V DC供電 名 稱HHDR-智能電磁熱量表公稱通徑DN10-DN400結構形式一體型、分體型最高流速15m／s流體電導率≥5uS／cm精度等級0.5 級、1.0 級 ( 隨口徑區分 )襯里材料聚四氟乙烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46)額定壓力4.0Mpa、1.6Mpa、1.0Mpa最高流體溫度一體型70℃分離型聚四氟乙烯襯里100℃；150℃(需特殊訂貨)氯丁橡膠襯里80℃；l20℃(需特殊訂貨)聚氯酯襯里80℃聚全氟乙丙烯(F46)100℃；150℃(需特殊訂貨)信號電極和接地電極材料316L、哈氏合金B、哈氏合金C傳感器材質碳鋼、304不銹鋼外殼防護IP65、IP68（需特殊定制）輸出信號脈沖、頻率電纜接口G1/2 內螺紋通訊RS485通訊(Modbus協議）、HART顯示器顯示瞬時流量、瞬時熱量、累積流量、累積熱量、流速、進水溫度、出水溫度、溫度差電源220V AC 50HZ、24V DC勵磁方式雙向恒流方波勵磁



測量范圍口徑(mm)測量范圍(m 3 /h)口徑(mm)測量范圍(m 3 /h)DN100.14 ～ 1.40DN12522.08～ 441.56DN150.32 ～ 6.36DN15031.79～ 635.85DN200.57～ 11.30DN20056.52 ～ 1130.4DN250.88～ 17.66DN25088.31 ～ 1766.25DN321.45～ 28.94DN300127.17～ 2543.40DN402.26～ 45.22DN350173.09～ 3461.85DN503.35～ 70.65DN400226.08～ 4521.60DN655.97～ 119.40  DN809.04～ 180.86  DN10014.13 ～ 282.60

公稱通徑DN壓力等級法蘭外徑D螺栓孔中心圓 直徑K螺栓孔 n-L總長L高度H參考重量kg10PN4090604-φ142001901015PN4095654-φ142001901020PN40105754-φ142001901025PN40110854-φ142002001032PN401401004-φ182002051140PN401501104-φ182002151250PN401651254-φ182002201565PN161851454-φ182002401680PN162001608-φ1820025518100PN162201808-φ1825027020125PN162502108-φ1825030025150PN162852408-φ2230033030200PN1634029512-φ2435039045250PN1640535512-φ2645045065300PN1646041012-φ2850050079350PN1652047016-φ3055052095400PN1658052516-φ32600635140

1.安裝要求
通用要求
a.為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間
b.避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所
c.流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置
d.避免流量計安裝在含有腐蝕性氣體的環境中
e.避免流量計安裝在有強振動源、強磁場的場所
工藝管要求
a.上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）
b.工藝管與流量計需同心，同軸偏差不大于0.05DN

故障名稱解決辦法轉換器無顯示1.檢查電源是否連接 2.檢查保險絲是否完好 3.檢查供電電壓是否符合要求 4.如上述三項均正常，將將轉換器返廠維修勵磁報警1.勵磁線圈絕緣度下降空管報警1.被測流體是否滿管 2.流量計是否按要求正確安裝 3.被測流體電導率過低 4.空管閥值設置過低無流量時顯示有流量1.空管閥值設置過高 2.空管報警允許未打開 3.電極被污染導致零點偏移（此時管道滿管） 4.信號線絕緣度下降（（此時管道滿管）流量測量不準或波動大1.流體是否滿管 2.流量計是否按規定接地 3.信號線絕緣度下降 4.流量計是否按要求正確安裝流量上限報警1.現場流量大于流量上限閥值，修改流量上限閥值流量下限報警1.現場流量低于流量下限閥值，修改流量下限閥值有流量時無流量顯示1.截止閥是否開啟 2.信號線接地 3.流量過低，小信號切除設置過高 4.空管閥值設置過低

1.接地線（標配）
2.接地環（可選）
3.配對法蘭（法蘭尺寸表）

公稱通經外徑(D）內徑(B)中心距(K)螺栓孔徑（L）螺栓孔數量（n）密封面（d）法蘭厚度15（4.0）951965144461420（4.0）1052675144561625（4.0）1153385144651632（4.0）14039100184761840（4.0）15046110184841850 (4.0）16559125184992065（1.6）185781451841182080（1.6）2009116018813220100（1.6）22011018018815622125（1.6）25013521018818422150（1.6）28516124022821124200（1.6）340222295221226626250（1.6）405276355261231928300（1.6）460328410261237032350（1.6）520381470261642935400（1.6）580430525301648038450（1.0）615485565262053035500（1.0）670535620262058238600（1.0）780636725302068242700（0.6）860724810262477240800（0.6）975824920302487844900（0.6）107592410203024978481000（0.6）11751024112030281078521200（0.6）14051224134033321295601400（0.6）16301424156036361510681600（0.6）18301624176036401710761800（0.6）2045182419703944191884

以上天康電磁熱量表產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括電磁熱量表在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
